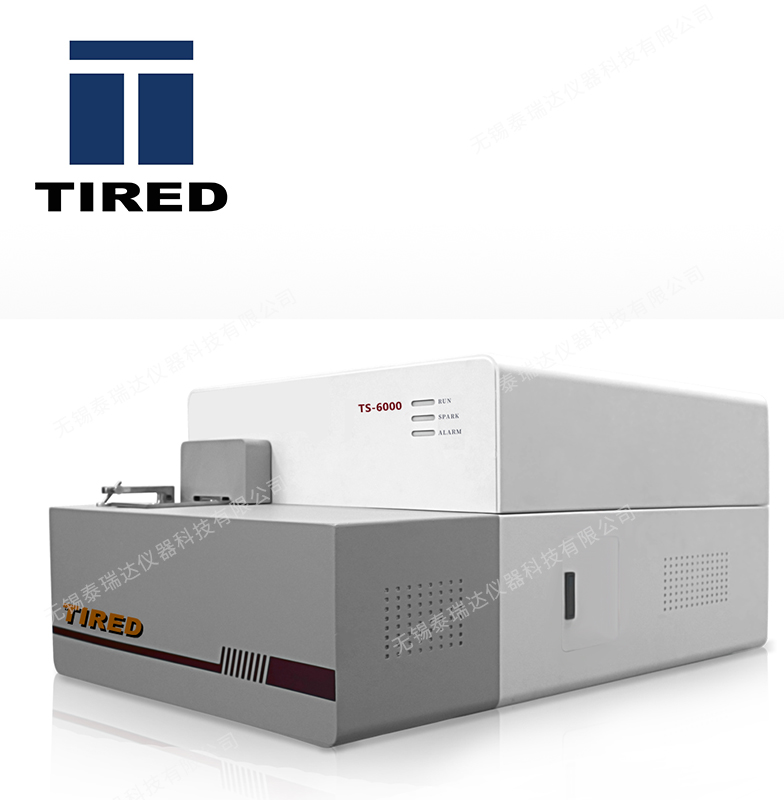

TS6000型直讀光譜儀
點擊數：1411次
技術特點
一、TS-6000直讀光譜儀憑借其高性能及可靠設計，以及創新光學系統和擴展的波長范圍， 可確保對重要元素的精確鑒定和痕量分析，儀器擁有精確的檢出限及優異的長期穩定 性；分析結果準確，重現性好。泰瑞達儀器運用檢測器與數字讀出技術相結合，使儀器 整體設計優于傳統的光電倍增管技術，已逐漸成為金屬制造業，加工業及鑄造業的重要選 擇。
二、TS-6000直讀光譜儀采用了全新的光學系統設計，其中結合了帶優化像素分辨率的固態檢 測器技術，新的光柵分光技術，代表了數碼時代的直讀光譜技術。 真空分光系統由于采用多塊線陣作為檢測器，實現分析波段內的全譜接收。各個元素 分別采用多條譜線分析，綜合輸出，動態范圍大，結果準確。放置的探測器滿足分析 波段內的所有譜線接收無一遺漏，實現同一元素多條譜線同時測定，自動選擇輸出。 針對等離子態光譜信號的觀測特點,為了獲取最佳的觀測角度以獲得分析數據,泰瑞達 儀器將光室進行了特定角度的傾斜放置。 TS-6000通過在直接光路入射窗口上應用特殊材料,使儀器能夠自如的進行超低紫外波段 (VUV)光譜信號的分析。
三、TS-6000光譜儀采用了全新的真空光室系統設計，與傳統的充氬式光室系統相比，其優勢 是巨大的。首先在儀器非工作狀態下不需要實時的對光室進行氬氣吹掃，大大降低了氬 氣的使用量，節約了客戶的使用成本。其次泰瑞達儀器的真空光學系統保證了儀器在冷 啟動（關機重啟）狀態下30分鐘即可達到穩定工作狀態，而傳統的充氬式光室系統需要 1-2小時才能達到穩定的工作狀態。 TS-6000由于需要探測超低紫外波段光譜信號，因此一個設計優異并且性能穩定的真空系 統十分重要的。 TS-6000上加載的真空系統通過最新一代的真空泵進行工作，同時配有安全電磁閥， 最 大限度地保證真空系統的安全性。 TS-6000的真空系統可根據客戶指定加載真空度。通過工作軟件數字顯示出來，實時了解 真空光室的工作狀態。
四、TS-6000光譜儀在每次激發時，光學系統自動進行譜線掃描，確保接收的正確性， 免除繁 瑣的波峰掃描工作。全譜技術自動描跡調整光路，激發樣品時，儀器自動識別每塊檢測器 上的特定譜線，與原存儲線進行對比，確定漂移位置，找出分析線當前像素位置進行測 定。消除因溫度、氣壓、震動等變化而產生的光譜漂移；而傳統使用光電倍增管技術的光 譜必須進行手動進精細調節，技術要求很高。全譜技術自動快速尋址，避免了費事費力的 手動操作，也避免了人為誤差。
五、TS-6000光譜儀采用全譜直讀技術，儀器可以非常方便增加譜線，增加基體，在不添加硬 件設施的情況下，即可實現多基體分析�？蛻艨梢栽谑褂眠^程中根據實際需要在儀器上增 加分析的基體及元素種類，這些工作可以在用戶現場方便完成。相比同類采用PMT技術的 光譜儀，則需要大范圍改動硬件,同時由于初始儀器的配置限制，可能無法添加客戶要求 的基體或元素。 五、TS-6000光譜儀的火花臺進行了全新的設計，除保留了傳統火花臺的優勢外，針對新的應 用需求作了相應的優化�；鸹ㄅ_采取了密封式設計，整個火花臺的結構堅固，在儀器持續 使用高溫火花激發的情況下保持火花臺結構的穩定。
六、TS-6000光譜儀的火花臺通過結構設計上的變化改進了氬氣流的噴射方向，大大減少了火 花激發殘留物在火花臺上的殘留，同時使火花臺的清潔和維護也變得更為簡單。 TS-6000光譜儀保留了開放式樣品臺的設計，使樣品的放置及分析更加簡便，樣品處理也 比傳統光譜更加簡單。除電極間隙外，無特別調整要求。
七、TS-6000光譜儀采用了獨特的噴射電極技術（JET STREAM）。在激發狀態下，電極周圍會 形成氬氣噴射氣流，這種技術會帶來更精準的結果。激發點周圍的氬氣流保證了激發過程 不受外界干擾。節省了氬氣的使用，降低了客戶的使用成本。樣品臺無須密封，線材等小 樣品也可以非常方便的借助適配器進行分析。抽拉式前罩，使激發臺的清理維護更加方便。
八、TS-6000光譜儀的入射光路設計十分簡潔。通過將入射光路與真空系統直接連接，兩道透 鏡使入射窗口保真空和灰塵防護獨立分開，維護清洗變得非常方便，客戶可以在日常工 作中自行進行操作； 相比同類產品，入射窗口通常與光學系統設計結構復雜，使得入射窗口的清理需要 專業人員進行操作，操作不當還可能引起真空系統受損。
九、TS-6000光譜儀采用了同步實時數字讀出技術，與傳統的順序讀出技術相比，分析時間和 數據的穩定性都會大大提高。 TS-6000光譜儀采用了全數字等離子火花光源技術。所有的激發參數可通過用戶界面由 用戶根據實際需求自定義進行設置。 TS-6000光譜儀將電路系統與光學系統進行了完全的分離，將電路系統統一置于儀器光 室的外部分，這樣的設計使儀器的散熱功能大大提升，同時使儀器的后續維護也十分便 捷。
十、TS-6000光譜儀的操作軟件十分簡單易學，全中文或英文菜單。沒有任何光譜儀器 知識背景的操作人員只需簡單培訓，就可進行儀器的使用。同時儀器的設計處處體現了 以人為本的設計理念，使儀器的使用和維護處處體現人性化的關懷。
技術參數
光譜儀光學系統
● 帕邢-龍格結構，羅蘭圓光學系統
● 探測器：CCD/CMOS
● 光室溫度：自動控制恒溫：34℃±0.5℃
● 外部入射窗口，方便清洗及更換
● 漂移校正功能-得益于自動尋峰功能（精確度達到0.1像素）
數字等離子發生器
● 全數字等離子火花光源技術
● 高效得益于緊湊的設計和半導體控制技術
● 高能預燃技術(HEPS)
● 激發參數可通過用戶界面由用戶根據實際需求自定義進行設置
● 頻率100–1000Hz
● 電流1-80A 優化的樣品臺

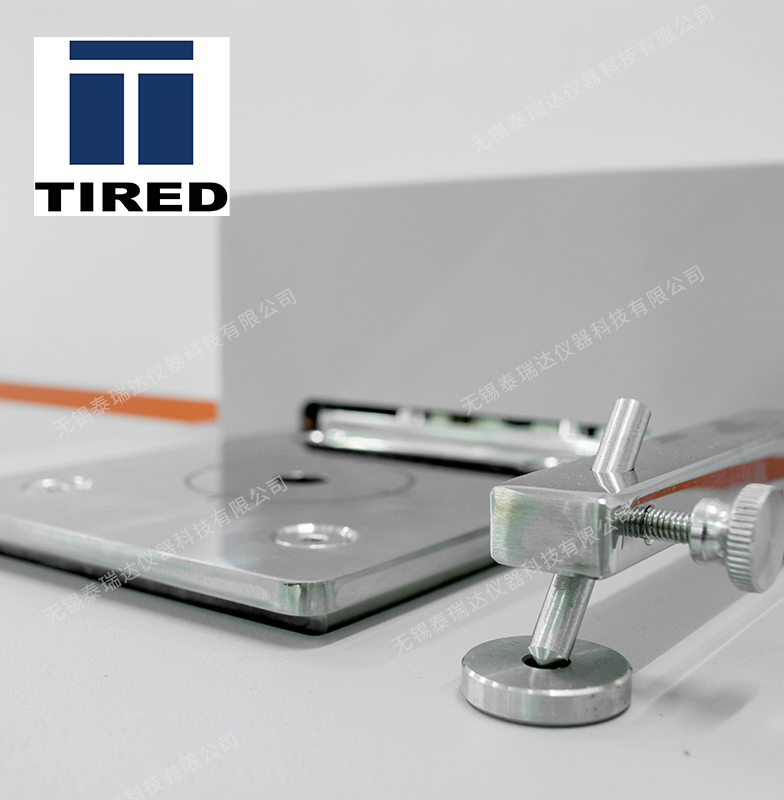

● 開放式樣品臺設計，滿足大樣品測試要求
● 4mm樣品臺分析間隙
● “噴射電極”技術輕松應對小樣品及復雜幾何形狀樣品
● 低氬氣消耗,無須待機流量
● 定制異性樣品適配器
● 不同基體無須更換火花臺
● 優化的雜質排出系統
● 牢固的銅制樣品臺散熱效果極佳
計算機及讀出系統
● 品牌電腦
● 主機:一體機型
● CPU : J4105
● 內存:4G
● 硬盤:256G SSD
● 顯示器:23英寸液晶顯示器
數據輸出
● 數據以多種數據形式存儲
● 可接駁各種標準打印設備
● 數據可通過互聯網遠程發送傳輸 軟件系統
● Windows 10操作系統
● 中文或英文光譜儀操作軟件
● 可選數據維護程序
外型尺寸
● 尺寸：長600mm，寬788mm，高393mm
● 重量：65KG
電源要求
● AC220V/50Hz
● 最大功率880 W (主機350W，真空泵500W，電腦30W)
● 平均功率600 W（主機350W，真空泵500W，電腦30W）
● 待機功率40W
● 16 A慢熔保險絲
氬氣要求
● 純氬氣, 99.999 ; 氬氣減壓閥（專配減壓閥）
● 氣壓＞4MPa; 出口儀器氣壓0.5MPa
